ASM 拆装说明

九方电子2014-7-29

ASM 拆装说明

东莞市九方电子设备有限公司  制作







前言

      东莞市九方电子设备有限公司长期以来频繁接到客户反馈的ASM钢网夹紧装置使用问题,钢网拉绳容易扯断之类的问题。为此,九方工程研发团队花费半年多时间,潜心研究,决心为客户解决这些烦恼。终于,功夫不负有心人,2013年7月15日,第一套ASM钢网夹紧改善装置在客户处安装试验成功,印刷位置很正,一点都不偏移。下面,就为大家详细说明一下如何拆装ASM钢网夹紧装置(以下简称“ASM”)。





 一、准备拆装工具


1、六角扳手一套
2、大一字螺丝刀一把
3、大十字螺丝刀一把



 二、开始拆卸和安装


1、用六角扳手将左右ASM外部挡片的4颗螺丝拆下(如下图红圈所示)


2、用六角扳手将左右ASM底部的4颗螺丝拆下(如下图红圈所示)


3、用六角扳手将左右ASM后部的4颗螺丝拆下(如下图红圈所示)

4、用六角扳手将左右ASM底部的2颗螺丝拆下(如下图红圈所示)


5、拔下机器后部ASM宽度调节气管及感应器插头(如下图红圈所示)




6、小心取下左右ASM


7、用一字螺丝刀拆下ASM底部不锈钢挡片上的所有螺丝


8、用六角扳手拆下感应器上2颗锁紧螺丝,取出感应器(如下图红圈所示)




 九方ASM钢网夹紧装置


9、用十字螺丝刀拆下九方ASM底部不锈钢挡片上的所有螺丝(如下图)

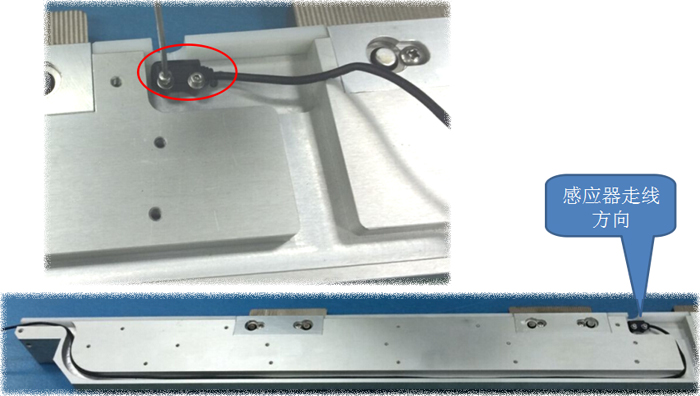

10、将原ASM上的感应器拆下后锁紧到新的ASM上(如下图红圈所示)


11、用十字螺丝刀将九方ASM底部不锈钢挡片上的所有螺丝锁紧


12、将左右ASM小心放到机台上


13、锁紧前后所有ASM固定螺丝,再将气管对应插上


14、将感应器及气管对应插上,用扎带绑好凌乱的线条,ASM安装完成

15、感应器接线图(图一)


16、感应器接线图(图二)
